RF-200 CF Pro
Das vollautomatische Röntgenfluoreszenzspektrometer RF-200 CF Pro ist Teil eines innovativen Analysekonzeptes, das stetig weiterentwickelt
wird. Standardmäßig für bis zu 4 Linien individuell konfigurierbar, ist es die Schlüsseltechnik für intelligentes Messen und Regeln von
Beschichtungs-Bädern:
Analyse nahezu aller in Elektrolyten vorkommenden
Metalle, wie Cu, Ni, Cr, Zn, Zn/Fe, Zn/Ni, Co/Cr, etc.Analyse sowohl alkalischer als auch saurer Zink- bzw. Zink-Nickel-Lösungen
Überprüfung des Anolyts (Leckage-Überwachung)
Überprüfung von Passivierungen mit Chrom und Kobalt
Der Windows-basierte PC ist werksseitig mit der Basissoftware WinKaPro zur Probendefinition, Ventilsteuerung, Konzentrationsbestimmung
und Dosiersteuerung ausgestattet. Die Anlagensteuerung erfolgt über die digitale Schnittstelle. Modular erweiterbare Systemkomponenten
ermöglichen u.A. den Fernzugriff per Mobile-App.
Ihr Vorteil:
vollautomatische Messung prozessnah im Minutentakt
Zeitfaktor ∆ t von Messung zu Korrektur:
RF-200CF Pro: ca. 1-2 Minuten
hauseigenes Labor: 1-2 Stunden
externes Labor: ca. 1-2 Tage
Qualitätskontrolle und -sicherung im laufenden Betrieb
Effizienzsteigerung in der Produktion
Reduktion von Zeit- und Ressourcen-Verlusten
anwenderfreundliche Bedienung
Dokumentation und Reproduktion der Badführung
Funktionen - Kurzbeschreibung

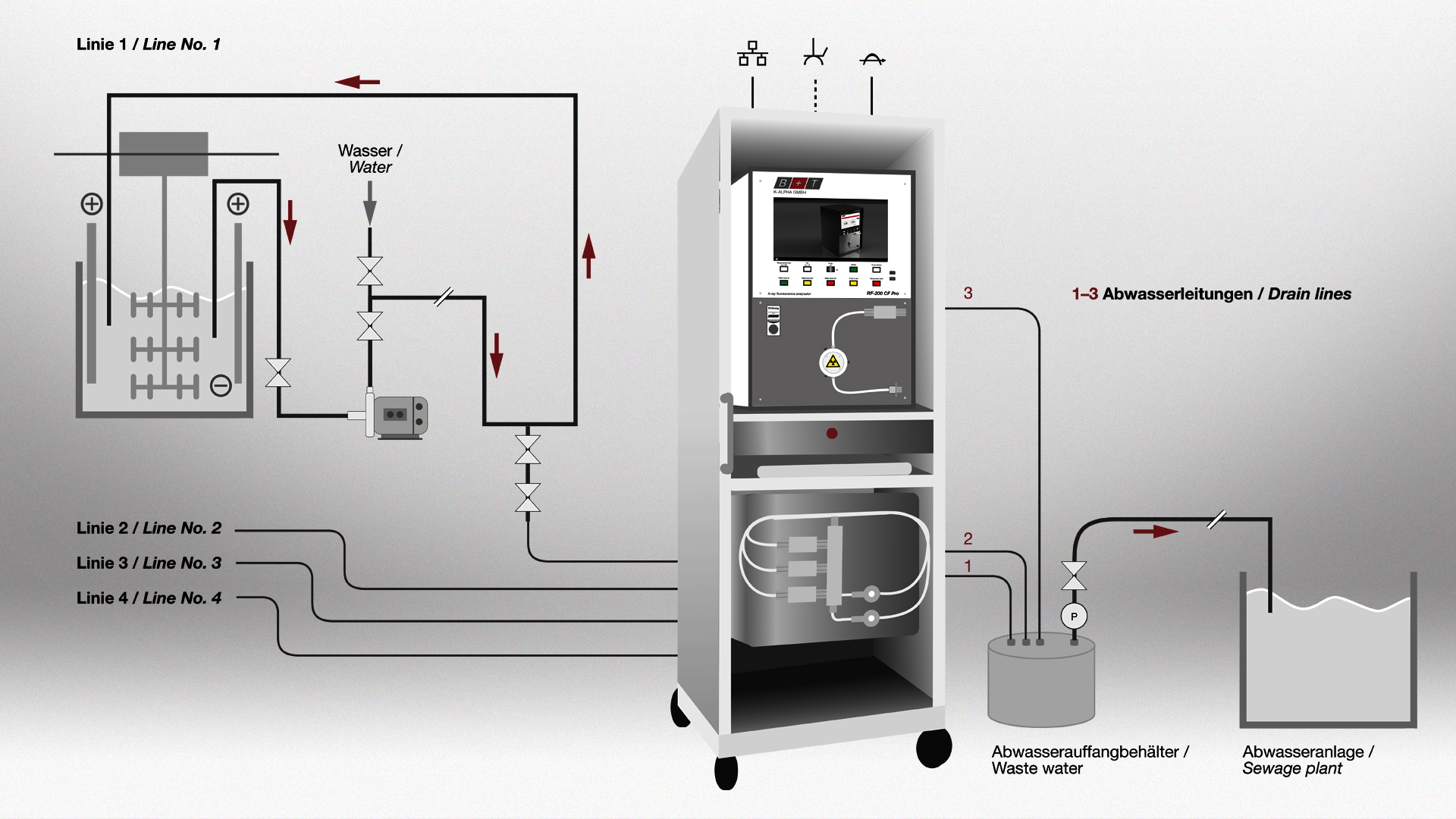

Messaufgabe: Konzentration, Metallgehalt in Flüssigkeiten bis zu 3 Elemente parallel
Aufstellung: prozessnah im klimatisierten Steuerschrank; geringer Platzbedarf, BTH 2 x 2 x 2,7 m³
Medien: alkalisch, sauer, alkalisch/sauer im Wechsel
Probenahme: vollautomatisch aus zur Verfügung zu stellender Ringleitung. Standardgerät ausbaufähig bis zu 4 Linien
Abwasser: alkalisch/sauer getrennt, optional mit Sammelpumpstation für Weiterleitung
Steuerung: Steuersignalausgabe standardmäßig via Datenschnittstelle (LAN-Verbindung, CSV), optional digitale/analoge potenzialfreie Steuersignale
Datensicherung/Vernetzung: Dokumentation in SQL Datenbank (Grundgerät 1 Linie, max. 1 Jahr), optional Server für Speichererweiterung, Back-up und Vernetzungsausbau, sowie weitere digitale Dienstleistungen
Technische Daten
-
Strahlenschutz: entspricht dank integrierter Sicherheitskomponenten einem Vollschutzgerät; bei den üblichen Betriebsweisen keine besonderen Maßnahmen zur Verbesserung des Strahlenschutzes erforderlich
-
Stromversorgung: über einen Drehstromstecker Typ 3319A
-
Röntgenleistung: max. 200 W
-
Abmessungen Klimaschrank: BTH 0,8 x 0,8 x 2,7 m³
-
Ausstattung integrierter PC: Betriebssystem Windows 10; moderner, leistungsfähiger Feldbus-PC nach Industriestandard
-
Ablesbarkeit: 0,001 g/l
-
Messbereich: mg bis g, je nach zugrundegelegter Kalibrierung

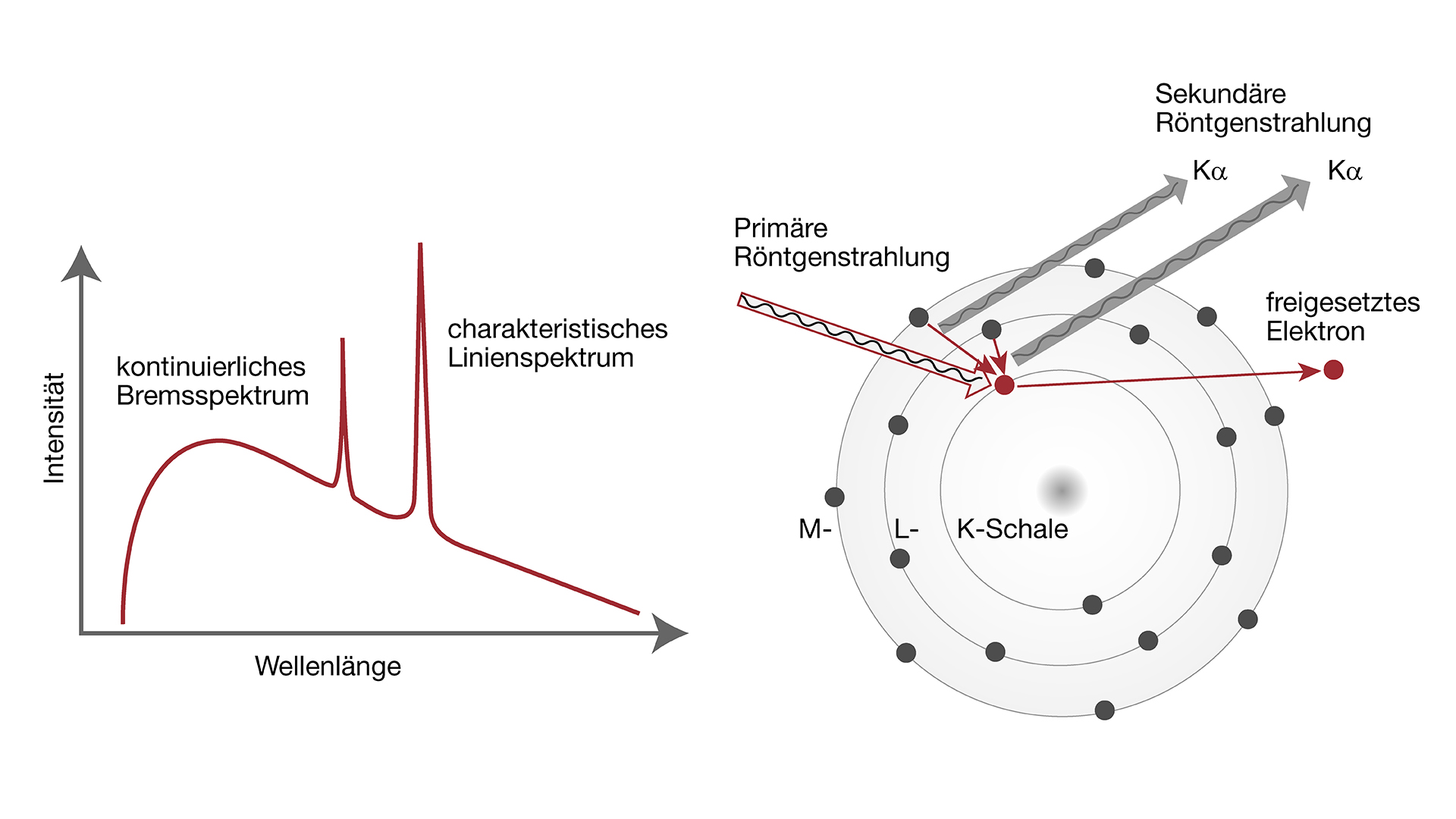

Messprinzip
Das Analysesystem ermittelt mittels wellenlängendispersiver Röntgenfluoreszenzmessung die charakteristische Röntgenstrahlung der in einer flüssigen Probe enthaltenen chemischen Elemente.
Vergleichsmessung
Messparameter und Umgebungsbedingungen müssen mit denen der zugrundeliegenden Kalibriermessung übereinstimmen
Messgenauigkeit des Systems hängt signifikant von der Toleranz der Messwerte der Kalibrierlösungen ab
primäre Anregungsenergie – primäre Röntgenstrahlung – von maximal 190 Watt (40 kV, 4,7 mA)
Bragg’scher Messwinkel bis ca. 85°
Winkelauflösung max. 0,007°
Nachweis von Elementen wie z.Bsp. Chrom, Mangan, Eisen, Nickel, Kupfer, Zink, Zinn
